鋁及鋁合金的氧化處理的方法主要有兩類：
天然氧化
氧化膜較薄，厚度約為0.5～4微米,且多孔，質(zhì)軟，具有良好的吸附性，可作為有機涂層的底層，但其耐磨性和抗蝕性能均不如陽極氧化膜；
電化學氧化
氧化膜厚度約為5～20微米（硬質(zhì)陽極氧化膜厚度可達60～200微米），有較高硬度，良好的耐熱和絕緣性，抗蝕能力高于化學氧化膜，多孔，有很好的吸附能力。
化學氧化
鋁及鋁合金的化學氧化處理設(shè)備簡單，操作方便，生產(chǎn)效率高，不消耗電能，適用范圍廣，不受零件大小和形狀的限制。
鋁及鋁合金化學氧化的工藝按其溶液性質(zhì)可分為堿性氧化法和酸性氧化法兩大類。
按膜層性質(zhì)可分為:氧化物膜、磷酸鹽膜、鉻酸鹽膜、鉻酸－磷酸鹽膜。
堿性氧化

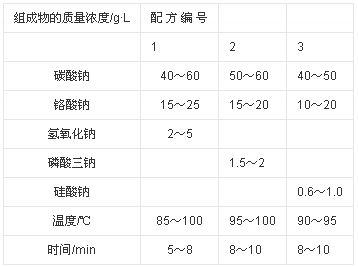

注：①配方1，2適用于純鋁，鋁鎂合金，鋁錳合金和鋁硅合金的化學氧化。膜層顏色為金黃色，但后二種合金上得到的氧化膜顏色較暗。堿性氧化液中得到的膜層較軟，耐蝕性較差，孔隙率較高，吸附性好，適于作為涂裝底層。
②配方3中加入硅酸鈉，獲得的氧化膜為無色，硬度及耐蝕性略高，孔隙率及吸附性略低，在硅酸鈉的質(zhì)量分數(shù)為2%的溶液中封閉處理后可單獨作為防護層用，適合于含重金屬鋁合金氧化用。
③工件經(jīng)氧化處理后為提高耐蝕性，可在20g/L的CrO3溶液中，室溫下鈍化處理5～15s，然后在低于50℃溫度下烘干。
